IDLE-CRG6O1-CDW020-ROF
Item: 5883

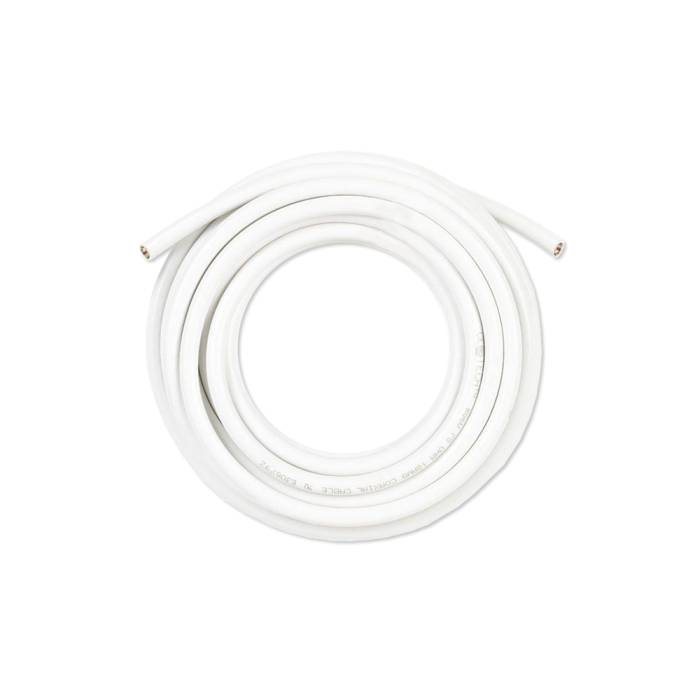

Professionelles, aber kostengünstiges doppelt abgeschirmtes 75 Ohm Koaxialkabel für die Verteilung von Satelliten- und CATV-Signalen. Dieses Kabel wird nach den höchsten Qualitätsstandards hergestellt und verfügt über ein gasinjiziertes FPE-Dielektrikum mit stabiler Impedanz- und Rückflussdämpfungs-Charakteristik sowie niedrigen Durchgangsverlustwerten. Für den Innen- und Außeneinsatz.
Der Aufbau sowie technischen Daten unserer Koaxialkabel können kundenspezifisch angepasst und mit Mantelfarbe, Länge und/oder Verpackung Ihrer Wahl geliefert werden. Bitte kontaktieren Sie uns unter sales@inverto.tv, um einen Vorschlag für Ihre spezifischen Anforderungen zu erhalten.
Der Aufbau sowie technischen Daten unserer Koaxialkabel können kundenspezifisch angepasst und mit Mantelfarbe, Länge und/oder Verpackung Ihrer Wahl geliefert werden. Bitte kontaktieren Sie uns unter sales@inverto.tv, um einen Vorschlag für Ihre spezifischen Anforderungen zu erhalten.
| Technische Daten | |
|---|---|
| Anwendung |
Außenbereich/Innenbereich |
| Innenleiter |
|
| Material |
CCS |
| Durchmesser ᴓ [mm] |
1.00 |
|
|
|
| Dielektrikum |
|
| PE Gas injiziert |
PE Gas injiziert |
| Durchmesser ᴓ [mm] |
4.80 |
|
|
|
| 1. Schirmung |
|
| Material |
Gebondet Al/PET/Al |
|
|
|
| 2. Schirmung (Geflecht) |
|
| Material |
Al |
| Geflechtabdeckung [%] |
33 |
|
|
|
| Mantel |
|
| Material |
PVC |
| Manteldurchmesser ᴓ [mm] |
6.65 |
| Mantelfarbe |
weiß |
| RoHS konform |
ja |
| Eigenschaften |
UV geschützt, feuerhemmend, Längenmarkierung pro Meter |
|
|
|
| Elektrische Eigenschaften |
|
| Wellenwiderstand [Ω] |
75 ±2 |
| Kapazität [pF/m] |
52 ±2 |
| Verkürzungsfaktor [%] |
>82 |
| DC-Widerstand Innenleiter [Ω/km] |
125 |
| DC-Widerstand Außenleiter [Ω/km] |
70 |
|
|
|
| Dämpfung [dB/100m] bei 20⁰C @ |
|
| 50 MHz |
7.1 |
| 200 MHz |
9.8 |
| 950 MHz |
21 |
| 2050 MHz |
30 |
|
|
|
| Rückflussdämpfung [dB] @ |
|
| 5 MHz ~ 470 MHz |
>20 |
| > 470 MHz ~ 1000 MHz |
>20 |
| > 1000 MHz ~ 2000 MHz |
>18 |
| > 2000 MHz ~ 3000 MHz |
>18 |
|
|
|
| Schirmdämpfung [dB] @ |
|
| 30 MHz ~ 1000 MHz |
>60 |
| > 1000 MHz ~ 2000 MHz |
>60 |
| > 2000 MHz ~ 3000 MHz |
>60 |
|
|
|
| Kopplungswiderstand [mΩ/m] @ |
|
| 10 MHz ~ 30 MHz |
≤ 32 |
|
|
|
| Mechanische Eigenschaften |
|
| Betriebstemperatur |
-30⁰C ~ +70⁰C |
| Gewicht ca. [kg/km] |
42 |
| Markierungen pro Meter |
1 |
| Verfügbare Verpackungseinheiten und Farben: | Rolle 20m (weiß) |
|
|
|
